2BV系列水环真空泵

产品概述

2BV系列液环真空泵适用于抽除气体和水蒸气，极限真空可达绝压33mba，配上大气啧射器，可获得更高的吸入真空。当液环真空泵在吸气压力接近极限真空(工作液的饱和蒸汽压)下长期工作时，应联接汽蚀保护管，以对泵进行保护。作为压缩机用时，其压力最大可至0.26MPa (绝压)。 2BV水环真空泵及压缩机被广泛应用于石油、化工、制药、食品、制糖工业等领域，由于在工作过程中气体的压缩过程是等温的，所以在压缩和抽吸易燃易爆气体时，不易发生危险，其应用更加广泛。

结构特点

1、电机直联设计，节省空间，易于安装，维修方便。

2、全部采用国外进口机械密封作为标准配置。

3、全部设有汽蚀保护管接口，如在极限压力下工作，开启汽蚀保护管接口(或与分离器连接)可在最大限度保证吸气效 果的情况下消除汽蚀声，并对泵进行保护。2BV全系列标准配备不锈钢叶轮，2BV2系列全部配备不锈钢圆盘/叶轮。强度 高，经久耐用。

4、并提高了泵的耐腐蚀性。如过流部件全部采用不锈钢材质，可工作在更为苛刻的环境中。

5、独特的柔性排气口设计，不会产生过压缩，确保了2BV在其性能范围内效率最佳。

工作原理

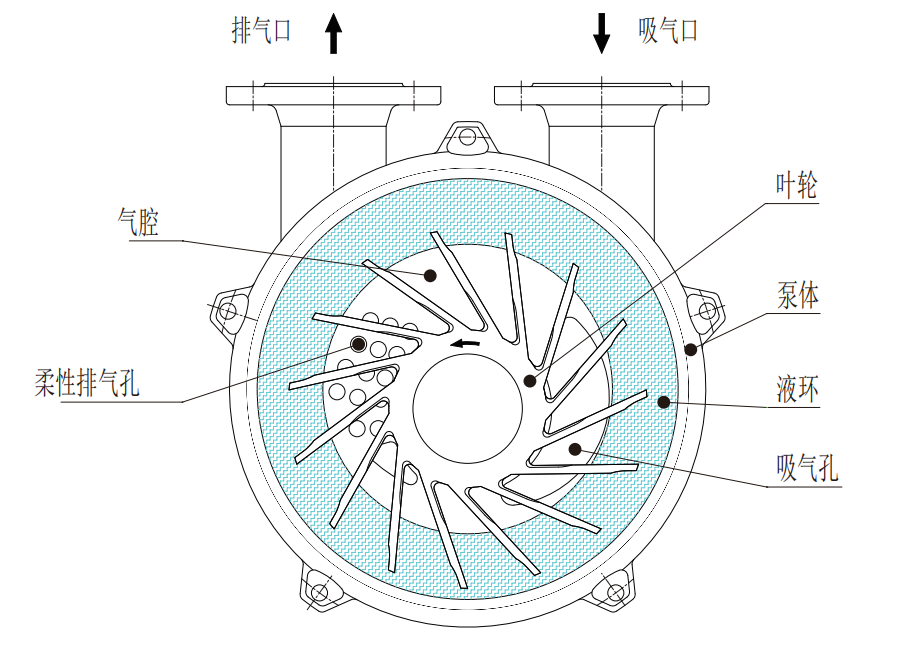

叶轮偏心地装在接近圆形的压缩机壳体内，当叶轮按图示箭头方向旋转时，因离心力作用，注入压缩机内的液体形成旋转的液环。液环的内表面与叶轮轮毂之间形成一个月牙形空间，当叶轮由A点转到B点时，两相邻叶片之间所包围的容腔逐渐增大，气体从外界吸入。当叶轮由C点转到A点时，相应的容腔由大变小。使原先吸入的气体受到压缩，当压力达到或略大于排出侧压力时， 气体被压缩排出。

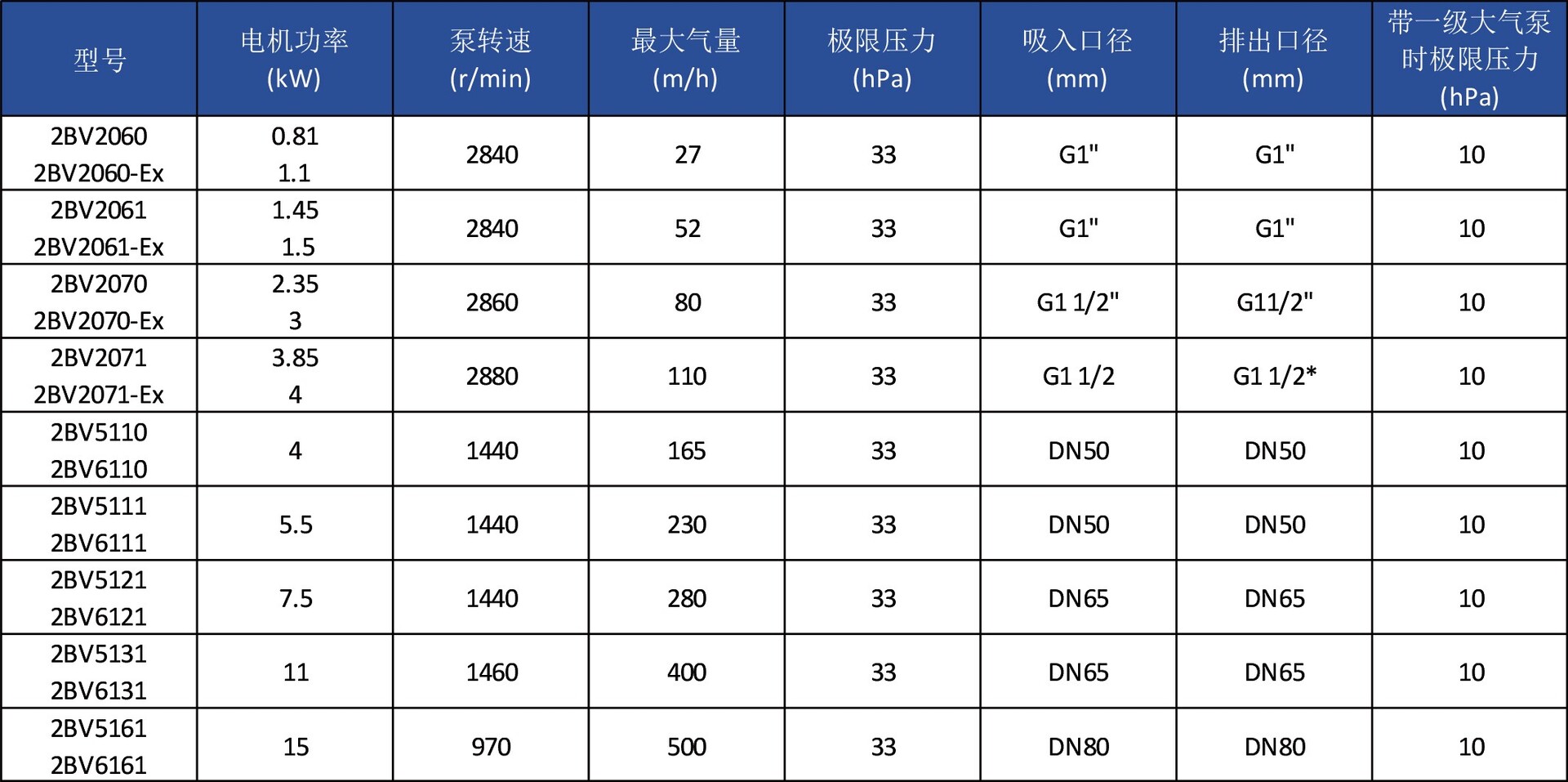

技术参数

注 :

1、上表中所列性能参数是在吸入介质为 20℃的饱和空气，工作液温度为 15℃，排气压力为 1013mbar 的状态下得到的。性能允许差 ±10%。

2、后缀为 Ex 的为防爆电机，2BV5 系列为普通型电机，2BV6 系列为防爆电机。

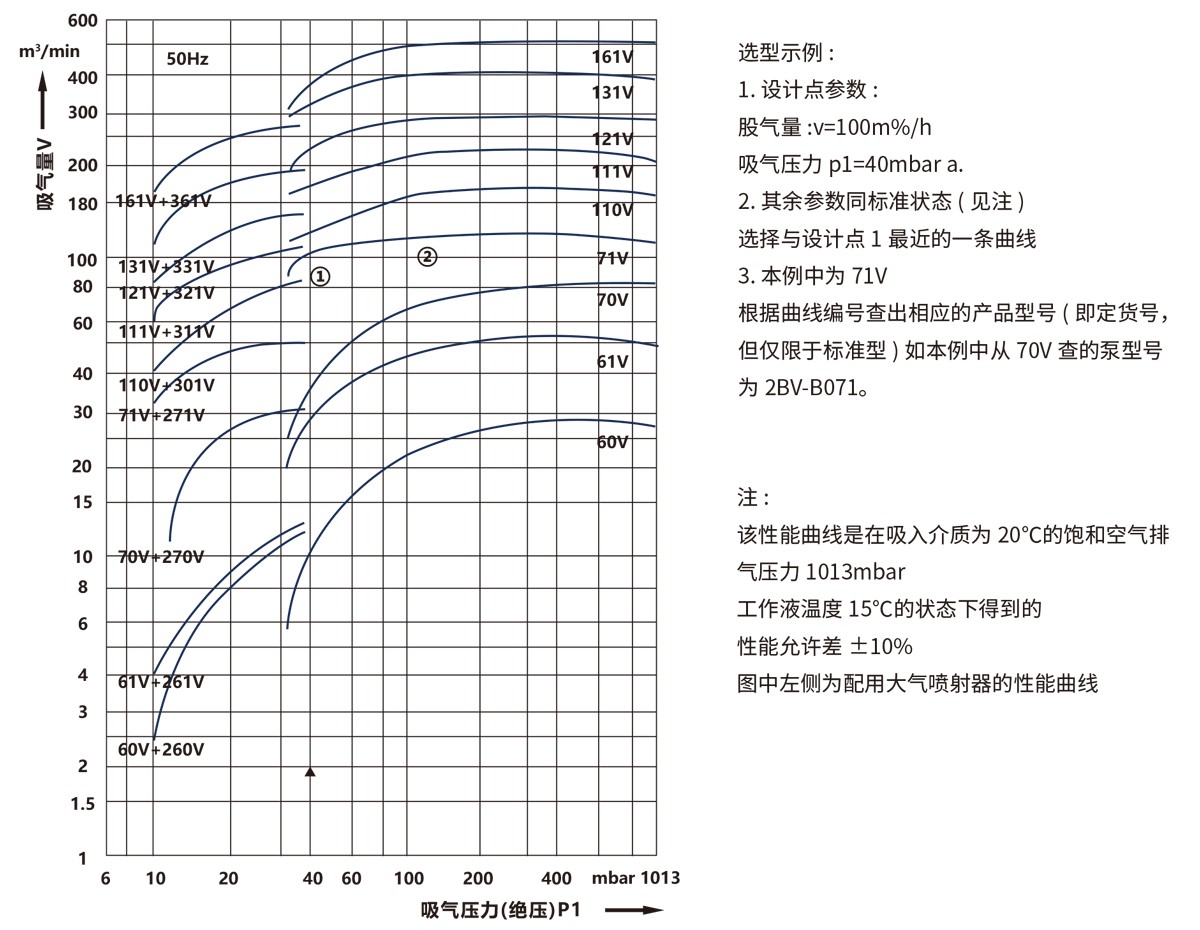

性能曲线
